邢台段绕城改建工程-工字梁

发布时间:2018/07/31

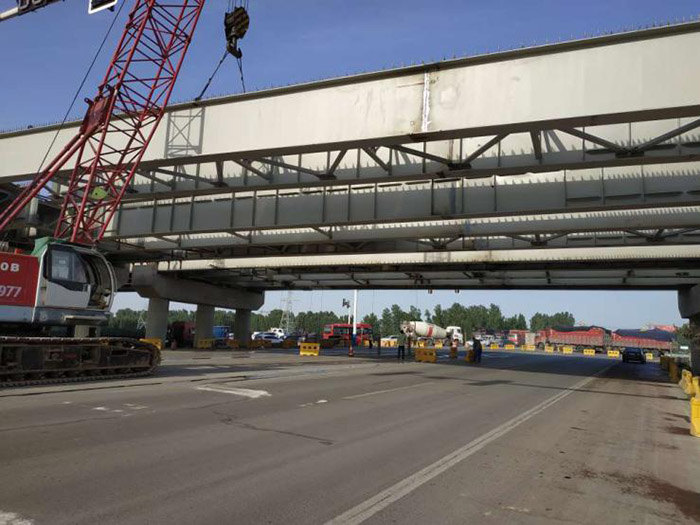

邢台段绕城改建工程-工字梁

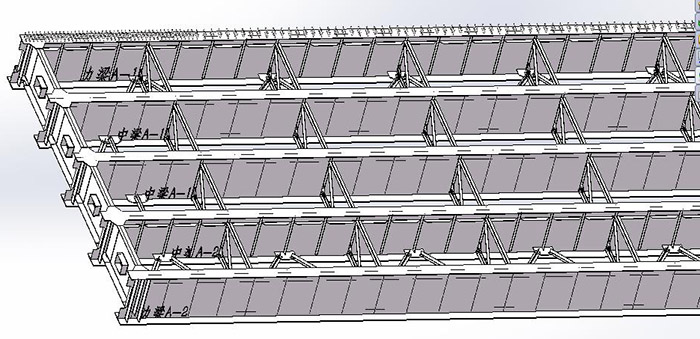

  主梁本工程工字梁分为30m跨和40m跨两种,主梁采用5片钢工字梁,由2片外主梁和3片内主梁组成,组合梁桥面全宽16.5m,钢梁中心线处的梁高为1.65(2.05)m,梁间距3.4m。钢主梁采用Q345qD工字形直腹板钢梁,由顶板、底板和腹板焊接而成,顶、底板为变厚度钢板,顶板厚(25~30)mm,顶板厚(35~50)mm,主梁腹板为变厚度钢板,厚度为12~14mm。主梁之间工地连采用高强螺栓连接 。混凝土桥面板和钢主梁通过剪力焊钉连接,焊钉尺寸Φ240×22,纵向间距115~300mm不等,横向根据结构受力布置有4个我公司承接改项目中涉及工字梁制作及安装的桥梁有顺水河大桥、李道互通主线桥、北豆互通主线桥、西贾郭互通主线桥、焦化厂铁路分离式立交桥。
  钢主梁之间通过加强横向联系,横梁标准间距为5.0m,端横梁、中横梁采用实腹式横梁,采用焊接工字形截面,横梁顶板、底板和腹板采用等厚度钢板,顶、底板厚度为16mm,端横梁腹板厚16mm,中横梁腹板厚20mm,设置竖向加劲肋,与钢主梁腹板焊接在一起,同时设置临时起顶构造。其中端横梁采用外包混凝土加强耐久性。横向联系采用框架式横梁,采用L100×100×12mm角钢和TN147×200×12×8mmT型钢;平联采用TN147×200×12×8mm型钢。
